RTXZ系列 135kVA/108kV高压串联谐振试验系统技术方案

RTXZ-135kVA/108kV串联谐振试验装置技术方案：开启电气试验新篇章

在电气设备的交接和预防性试验中，一款高效、可靠的试验装置是确保电网安全稳定运行的重要一环。RTXZ-135kVA/108kV串联谐振试验装置以其独特的技术优势，为地、市、县级高压试验部门及电力安装、修试工程单位提供了理想的耐压设备选择。本文将深入探讨RTXZ-135kVA/108kV串联谐振试验装置的技术方案，揭示其如何在电气试验中发挥重要作用。

RTXZ-135kVA/108kV串联谐振试验装置主要针对35kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。其电抗器采用多只分开设计，不仅满足了高电压、小电流的设备试验条件要求，还能适应如10kV电缆这样的低电压交流耐压试验需求，具有较宽的适用范围。该装置主要由变频电源、激励变压器、电抗器、电容分压器、补偿电容器组成，各部件协同工作，共同完成电气设备的耐压试验。

RTXZ-135kVA/108kV串联谐振试验装置在实际应用中展现出了强大的试验能力。以下是几个典型的试验案例：

1. 35kV/300mm²电缆1km的交流耐压试验：电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。这一试验案例充分展示了装置在长时间、高电压下的稳定运行能力。

2. 35kV开关、互感器的交流耐压试验：试验频率30-300Hz，试验电压不超过95kV，试验时间1min。这一试验验证了装置在开关、互感器等设备上的试验效果，确保了设备的安全运行。

3. 35kV/31500kVA主变的交流耐压试验：电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。主变作为电网的核心设备，其耐压试验的重要性不言而喻。RTXZ-135kVA/108kV串联谐振试验装置成功完成了这一关键试验，为电网的安全稳定运行提供了有力保障。

4. 10kV/300mm²电缆3km的交流耐压试验：电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。这一试验案例再次证明了装置在电缆耐压试验中的可靠性和稳定性。

RTXZ-135kVA/108kV串联谐振试验装置不仅在试验能力上表现出色，其技术优势同样令人瞩目。

首先，装置采用了专利技术设计，能够克服传统谐振仅能满足一根电缆3小时极限工作时间的限制，满足工程现场多根电缆连续耐压的需求。这一技术突破极大地提高了试验效率，降低了试验成本。

其次，装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，确保了在试验过程中的安全可靠性。同时，设备重量和体积为普通试验装置的1/10-1/30，试验所需的电源功率只有试验容量的1/Q，大大降低了设备的运输和安装成本。

此外，RTXZ-135kVA/108kV串联谐振试验装置还具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式。用户可以根据实际需求选择合适的工作模式，提高试验的灵活性和便捷性。同时，装置还可以存储和打印数据，存入的数据编号是数字，方便用户识别和查找。

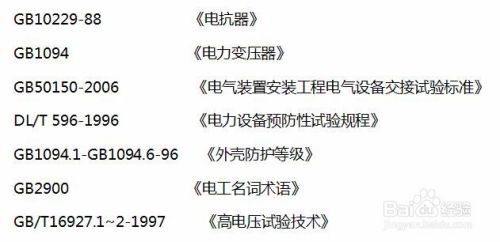

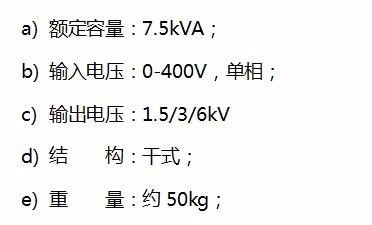

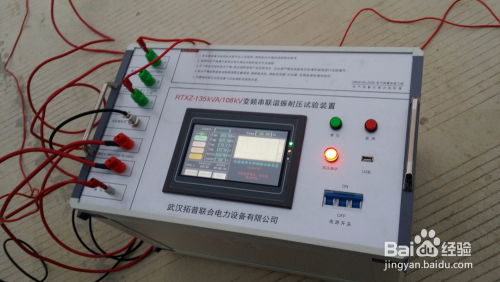

在设备配置上，RTXZ-135kVA/108kV串联谐振试验装置同样表现出色。装置主要配置包括：激励变压器MSB-7.5kVA/1.5/3/6kV/0.4kV、变频电源MSXZ-f-7.5kW/220/380V、高压电抗器MSDK-33.75kVA/27kV、电容分压器FRC-110kV/1000pF以及补偿电容器MSBC-70kV/10000pF。这些设备共同构成了RTXZ-135kVA/108kV串联谐振试验装置的核心部分，确保了其在电气试验中的稳定性和可靠性。

RTXZ-135kVA/108kV串联谐振试验装置还采用了DSP平台技术，可以根据用户需要增减功能和升级，人机交换界面更为人性化。这一技术的应用不仅提高了设备的智能化水平，还为用户提供了更加便捷的操作体验。同时，装置还可以改善输出电压的波形，防止大的短路电流烧伤故障点，确保试验过程中的安全可靠性。
