功率因数计算公式的详解

在电气工程中，功率因数（Power Factor，简称PF）是一个至关重要的参数，它衡量了交流电路中有功功率与视在功率的比例。理解功率因数的计算公式及其应用，对于提高电力系统的效率、减少电能损耗具有重要意义。本文将从功率因数的定义、计算公式、影响因素、测量方法以及改善措施等多个维度，详细探讨这一核心概念。

功率因数的定义

功率因数是有功功率（P）与视在功率（S）之比，用数学表达式表示为：

\[ \text{PF} = \frac{P}{S} \]

其中，有功功率是指能够直接转换为其他形式能量的功率，如热能、光能或机械能；而视在功率则是交流电路中电压有效值与电流有效值的乘积，即：

\[ S = \text{V} \times \text{I} \]

这里的V代表电压有效值，I代表电流有效值。

在理想情况下，当电路中的电流与电压同相位时，功率因数等于1，这意味着所有电能都被有效利用，没有无功功率的存在。然而，在实际电路中，由于电感、电容等元件的存在，电流与电压之间往往存在相位差，导致部分电能以磁场或电场的形式储存，并在周期中来回转换，这部分能量被称为无功功率（Q）。

功率因数的计算公式及其推导

更常用的功率因数表达式是结合有功功率、无功功率和视在功率之间的关系，即：

\[ \text{PF} = \frac{P}{\sqrt{P^2 + Q^2}} \]

这是因为视在功率S可以通过以下公式表示为有功功率P和无功功率Q的函数：

\[ S = \sqrt{P^2 + Q^2} \]

将视在功率的表达式代入功率因数的定义式中，即可得到上述公式。

此外，功率因数还可以表示为余弦函数的形式，即：

\[ \text{PF} = \cos(\phi) \]

其中，\(\phi\) 是电流与电压之间的相位差角。这一表达式的推导基于有功功率和视在功率的关系，以及相位差的定义。具体来说，当电流I与电压V的波形分别为\(I(t) = I_m \sin(\omega t - \phi)\)和\(V(t) = V_m \sin(\omega t)\)时，有功功率P可以通过瞬时功率在一个周期内的平均值来计算：

\[ P = \frac{1}{T} \int_0^T V(t) \cdot I(t) \, dt = \frac{1}{T} \int_0^T V_m \sin(\omega t) \cdot I_m \sin(\omega t - \phi) \, dt \]

通过积分计算，最终得到：

\[ P = V_m I_m \cos(\phi) \]

而视在功率S为\(V_m I_m\)，因此功率因数PF即为\(\cos(\phi)\)。

影响功率因数的因素

功率因数受多种因素影响，主要包括以下几点：

1. 感性负载：电动机、变压器等感性负载会产生磁场，这些磁场需要无功功率来维持。因此，感性负载会降低功率因数。

2. 容性负载：电容器等容性负载则存储电场能量，同样需要无功功率。虽然容性负载在某些情况下可以补偿感性负载产生的无功功率，但若未恰当匹配，也可能导致功率因数下降。

3. 线路阻抗：输电线路的电阻和电感会导致电压和电流之间的相位差，从而影响功率因数。

4. 不平衡负载：三相不平衡负载会导致各相电流不等，增加无功功率的消耗，进而降低整个系统的功率因数。

功率因数的测量方法

测量功率因数通常需要使用电力分析仪或功率因数表。这些设备能够同时测量电压、电流、有功功率、无功功率以及功率因数等参数。测量方法主要包括：

1. 直接测量法：通过电力分析仪直接读取功率因数值。

2. 计算法：利用电压、电流的有效值以及它们之间的相位差，通过功率因数的计算公式进行计算。

3. 间接测量法：在某些情况下，可以通过测量有功功率和无功功率，然后利用功率因数的定义式进行推算。

改善功率因数的措施

为了提高电力系统的效率，减少电能损耗，可以采取以下措施改善功率因数：

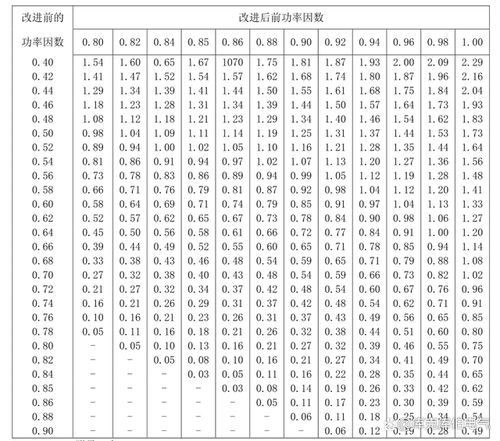

1. 无功补偿：通过安装电容器组或静止无功补偿器（SVC）等设备，为感性负载提供所需的无功功率，从而减小从电网中吸收的无功功率，提高功率因数。

2. 选择合适的电动机：选择效率高、功率因数高的电动机，并在设计中考虑适当的负载率，避免电动机长时间轻载或空载运行。

3. 调整变压器分接头：合理调整变压器分接头，以匹配电网电压和负载电流，减少无功功率的损耗。

4. 优化负载平衡：对于三相系统，应尽量保持各相负载平衡，避免三相不平衡导致的无功功率增加。

5. 采用高效照明设备：LED等高效照明设备不仅能耗低，而且功率因数高，有利于提升整个照明系统的功率因数。

6. 定期检查与维护：定期对电力系统中的设备进行维护和检查，确保电气设备处于良好的工作状态，避免因设备老化或故障导致的功率因数下降。

综上所述，功率因数是评价电力系统性能的重要指标之一。通过理解其定义、计算公式及其影响因素，并采取相应的改善措施，可以有效提高电力系统的效率，减少电能损耗，为可持续的能源利用做出贡献。随着电力电子技术的不断发展，未来将有更多先进的无功补偿技术和方法出现，进一步提升电力系统的功率因数和经济性。
